猛禽3发动机设计与仿真、3D金属打印制造及配套计算设备推荐

猛禽3发动机（Raptor 3）的设计与仿真涉及多个关键方面和计算环节，需要高性能的计算设备以支持复杂的空气动力学、燃烧过程、结构分析等任务

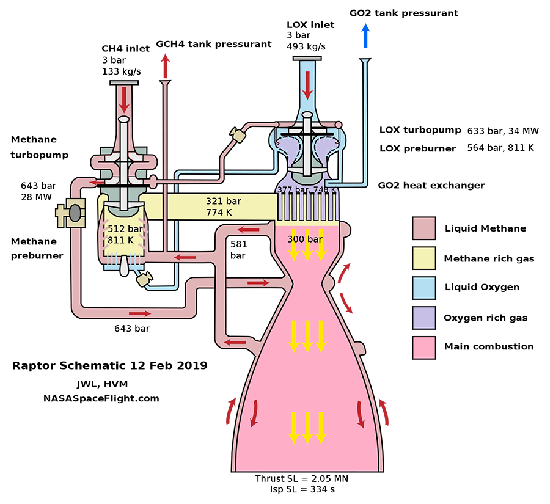

（一）猛禽3发动机设计与仿真

1. 空气动力学设计

• 主要包括进气、燃烧室、喷嘴等部件的气流特性。
• 计算环节包括流场仿真（CFD模拟）、压力损失分析、喷射混合和燃烧模拟等。
• 使用的软件通常包括 ANSYS Fluent、OpenFOAM、Star-CCM+ 等。

2. 燃烧过程仿真

• 涉及燃料和氧化剂的混合、点火、燃烧以及燃烧稳定性的仿真。
• 计算环节包括燃烧反应机理建模、热化学反应分析、燃烧不稳定性分析。
• 常用软件有 Chemkin、CONVERGE CFD、Cantera 等。

3. 结构与热应力分析

• 设计发动机材料和结构，确保其在高温高压环境下的稳定性。
• 计算环节包括热应力分析、结构强度分析、振动和疲劳分析。
• 使用的软件如 ANSYS Mechanical、Abaqus、MSC Nastran/Patran。

4. 多学科优化设计

• 需要在空气动力学、燃烧效率、结构强度和热管理之间找到最佳平衡。
• 计算环节包括多目标优化、多物理场仿真、参数化优化。
• 常用的软件包括 ModeFrontier、Isight、MATLAB/Simulink。

5. 控制系统仿真

• 设计和验证发动机推力调节、燃料混合比控制等系统。
• 计算环节包括控制算法设计、系统建模与仿真、实时控制仿真。
• 常用软件如 MATLAB/Simulink、LabVIEW、Dymola。

 具体计算环节

• 燃烧室设计： 计算燃烧室内的温度、压力分布，确定燃烧室的几何形状和尺寸。
• 喷管设计： 计算喷管的形状和尺寸，以获得最佳的推力和比冲。
• 冷却系统设计： 计算冷却剂流量、温度分布，确保发动机结构不被高温损坏。
• 结构强度分析： 对发动机各部件进行应力分析，确保其在工作条件下不发生失效。
• 振动分析： 分析发动机在工作过程中的振动特性，避免共振现象。
• 系统集成仿真： 将发动机各子系统集成起来，进行整体性能仿真。

 注意事项

• 模型简化： 为了提高计算效率，需要对模型进行适当的简化。
• 网格划分： 网格质量对仿真结果影响很大，需要仔细划分网格。
• 物理模型选择： 选择合适的物理模型，如湍流模型、燃烧模型等。
• 实验验证： 仿真结果需要通过实验进行验证。

主要软件

• CFD软件： ANSYS Fluent、OpenFOAM、STAR-CCM+等。
• 有限元分析软件： ANSYS Mechanical、ABAQUS等。
• 系统仿真软件： MATLAB/Simulink、AMESim等。
• CAD软件： SolidWorks、CATIA等，用于建立发动机三维模型。

(二) 设计与仿真硬件配置推荐

1. 工作站

• CPU：用于复杂的CFD和结构仿真，通常要求多核CPU（如Intel Xeon 、AMD EPYC），高频率单核性能也很重要。
• 推荐使用高核心数和高频率的CPU，如Intel Xeon Platinum（28到40核心） 系列或AMD EPYC（32到64核心） 。
• 对于计算流体力学（CFD）和多物理场仿真，CPU的多核性能至关重要。
• 内存（RAM）：
• 建议配置 128GB 至 256GB，对于大规模仿真，可能需要更高的内存，甚至达到512GB。
• 使用支持ECC（错误校正码）的内存，以提高系统稳定性和数据可靠性。
• 存储：
• 配备 高速NVMe SSD，至少4TB容量，以便快速加载和保存仿真数据。
• 需要考虑机械硬盘（HDD）用于大容量的存储和备份。
• 显卡（GPU）：
• 如果涉及到GPU加速的仿真或机器学习优化，建议使用NVIDIA RTX6000ADA、A100。
• 配置2到4张GPU以支持并行计算，可以极大加速仿真过程。

2. 高性能计算集群（HPC）

• 对于更大规模的仿真任务，尤其是涉及到数十亿网格单元的CFD仿真，可以考虑使用HPC集群。
• 计算节点配置：
• CPU：每个节点建议使用高核心数的 Intel Xeon Scalable（至强可扩展） 处理器或AMD EPYC 系列（64核心）。
• 内存：每个节点至少 256GB 或更高。
• 可选GPU：每个节点可以配备1到4块 NVIDIA A100 或类似的高性能计算GPU。
• 存储：
• 集群需要配置高速共享存储，如 Lustre 或 BeeGFS 文件系统。
• 网络：
• 采用高速网络连接（如 InfiniBand 或 100GbE），以确保计算节点之间的数据交换效率。

结构/流体/多物理场/电磁仿真最快最完美工作站集群24v2

http://www.hfss.net/article/a2/2461.html

这种配置可以满足包括流体力学仿真、燃烧分析、结构强度计算和多物理场仿真在内的各种需求，同时支持高精度和快速迭代。

（三）关于猛禽3发动机的3D金属打印技术

猛禽3发动机使用了高精度的3D金属打印技术，这种制造方式能够实现复杂几何结构和轻量化设计。

常用的品牌和规格包括：

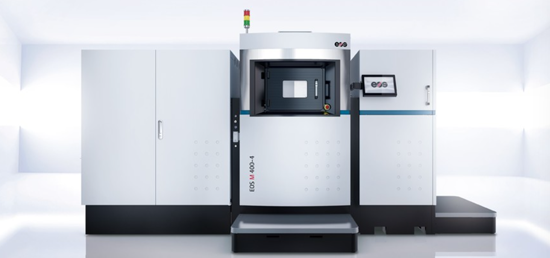

1. EOS
• 型号：EOS M400-4 或 EOS M290
• 特点：专注于高精度和大尺寸打印，支持多种金属材料如不锈钢、钛合金和Inconel合金，非常适合航空航天部件的制造。
2. GE Additive
• 型号：Concept Laser X LINE 2000R 或 M2 Series 5
• 特点：具有较大的构建体积，适合大型部件打印，具有高精度和重复性，常用于钛合金和高温合金材料的打印。
3. SLM Solutions
• 型号：SLM 500 或 SLM 280
• 特点：多激光器设计（可达4个激光器），提高打印速度和精度，支持复杂几何和内部结构的打印。
4. Renishaw
• 型号：RenAM 500Q
• 特点：具有多激光技术，支持复杂零部件的快速制造，广泛应用于航空航天领域。

设计软件

在3D打印制造猛禽3发动机前，需要进行详细的设计和仿真。常用的软件包括：

1. CAD设计软件：
• Siemens NX：功能强大，适合复杂几何和航空航天级别的设计。
• SolidWorks：适合概念设计和详细零部件设计。
• CATIA：广泛用于航空航天领域的复杂曲面和结构设计。
2. 拓扑优化和轻量化设计软件：
• Altair Inspire：用于拓扑优化，寻找最佳材料分布。
• ANSYS Mechanical/Discovery：进行结构仿真和优化设计。
• nTopology：专注于轻量化结构设计，支持复杂几何和晶格结构生成。
3. 3D打印专用软件：
• Materialise Magics：用于支撑结构生成和打印路径优化。
• Autodesk Netfabb：用于3D打印的准备、修复和优化。

工作站硬件配置要求

由于3D打印设计和仿真通常涉及复杂几何、拓扑优化、有限元分析（FEA）和流体仿真（CFD），对硬件配置有较高要求：

推荐工作站配置

1. CPU：
• 高性能多核处理器， Intel Xeon W-3300 系列（24核心）或 AMD Ryzen Threadripper 5995WX（64核心）。
• 多核有助于并行计算，尤其是拓扑优化和大规模有限元分析。
2. 内存（RAM）：
• 建议至少 128GB，推荐配置到 256GB 及以上，处理大型CAD和仿真模型需要大量内存。
3. 显卡（GPU）：
• 高性能GPU，建议使用 NVIDIA RTX A6000
• GPU加速可以显著提升复杂仿真和优化计算的效率。
4. 存储：
• 使用 高速NVMe SSD，至少2TB以上，以加快模型读取和写入速度。
• 对于大规模数据存储和备份，建议使用高容量HDD（10TB及以上）。
5. 显示器：
• 配备高分辨率显示器（如 4K），便于复杂设计的精细查看和操作。

3D打印建模/3D扫描/修复/仿真工作站配置推荐2024v1

http://www.hfss.net/article/9b/2462.html

这种配置可以满足从复杂的3D设计到仿真、再到制造优化的全流程需求
